PV రిబ్బన్ అంటే ఏమిటి మరియు ఇది ఎలా తయారు చేయబడింది?

PV రిబ్బన్ అంటే ఏమిటి మరియు అది ఎలా తయారు చేయబడింది?

PV రిబ్బన్స్ఫటికాకార సిలికాన్ ఫోటోవోల్టాయిక్ మాడ్యూల్స్‌లో ప్రస్తుత ప్రసారానికి కీలకమైన కండక్టర్. ఇది సాధారణంగా రోలింగ్, ఎనియలింగ్ మరియు టిన్-ప్లేటింగ్ ప్రక్రియలకు లోనయ్యే అధిక-వాహకత కలిగిన కాపర్ బేస్ మెటీరియల్ నుండి తయారు చేయబడుతుంది. వాటి దరఖాస్తుపై ఆధారపడి, PV రిబ్బన్‌లు ప్రాథమికంగా ఇంటర్‌కనెక్షన్ రిబ్బన్‌లు మరియు బస్‌బార్ రిబ్బన్‌లుగా వర్గీకరించబడతాయి.

ఇంటర్‌కనెక్షన్ రిబ్బన్‌లు ప్రక్కనే ఉన్న సౌర ఘటాలను కలుపుతాయి, సెల్ స్ట్రింగ్‌కు కణాల ద్వారా ఉత్పత్తి చేయబడిన విద్యుత్తును నిర్వహిస్తాయి. సాధారణంగా పెద్ద పరిమాణంలో ఉండే బస్‌బార్ రిబ్బన్‌లు సెల్ స్ట్రింగ్‌ల నుండి కరెంట్‌ని సేకరించి మాడ్యూల్ యొక్క అవుట్‌పుట్ టెర్మినల్స్ లేదా జంక్షన్ బాక్స్‌కి మళ్లిస్తాయి. పర్యవసానంగా, రిబ్బన్ యొక్క డైమెన్షనల్ ఖచ్చితత్వం, సరళత, పూత ఏకరూపత మరియు యాంత్రిక లక్షణాలు నేరుగా టంకం ప్రక్రియ యొక్క స్థిరత్వం మరియు మాడ్యూల్ యొక్క దీర్ఘకాలిక విశ్వసనీయతను ప్రభావితం చేస్తాయి.

రాగి తీగను ఫ్లాట్ రిబ్బన్‌లోకి ఎందుకు చుట్టాలి?

సాంప్రదాయ రౌండ్ కాపర్ వైర్ నేరుగా PV మాడ్యూల్స్‌లో ఉపయోగించబడదు; దాని క్రాస్-సెక్షనల్ ఆకారాన్ని మార్చడానికి ప్లాస్టిక్ డిఫార్మేషన్ అవసరం, ఒక రౌండ్ ప్రొఫైల్ నుండి పదార్థాన్ని ఖచ్చితమైన వెడల్పు నుండి మందం నిష్పత్తితో ఫ్లాట్ స్ట్రిప్‌గా మారుస్తుంది.

రిబ్బన్ ఉత్పత్తిలో, రోలింగ్ ప్రక్రియ యొక్క ప్రధాన విధి కేవలం "రాగి తీగను చదును చేయడం" మాత్రమే కాదు, నియంత్రిత వైకల్యం ద్వారా స్థిరమైన వెడల్పు, మందం, అంచు నాణ్యత మరియు ఫ్లాట్‌నెస్‌ను సాధించడం. వెడల్పులో హెచ్చుతగ్గులు టంకం అమరికను ప్రభావితం చేస్తాయి, అసమాన మందం విద్యుత్ నిరోధకత యొక్క అనుగుణ్యతను ప్రభావితం చేస్తుంది మరియు పేలవమైన సూటిగా ఉండటం వల్ల తదుపరి దశల్లో వైండింగ్ అసమానతలు మరియు అస్థిర టిన్ ప్లేటింగ్‌కు దారితీయవచ్చు.

అందువల్ల, PV రిబ్బన్ రోలింగ్ ప్రక్రియకు మెటీరియల్ డిఫార్మేషన్, టెన్షన్ కోఆర్డినేషన్, డైమెన్షనల్ ఇన్స్పెక్షన్ మరియు ఉపరితల నాణ్యతపై ఏకకాల నియంత్రణ అవసరం.

PV రిబ్బన్ తయారీ ప్రక్రియ

ఒక సాధారణPV రిబ్బన్ ఉత్పత్తి లైన్TU1 ఆక్సిజన్ లేని రాగి తీగను ముడి పదార్థంగా ఉపయోగిస్తుంది. మల్టీ-స్టేజ్ వైర్ డ్రాయింగ్, ప్రెసిషన్ రోలింగ్, కంటిన్యూస్ ఎనియలింగ్, ఫ్లక్స్ ట్రీట్‌మెంట్, హాట్-డిప్ టిన్ ప్లేటింగ్ మరియు ఆటోమేటిక్ వైండింగ్ వంటి ప్రక్రియల ద్వారా, ఇది రౌండ్ కాపర్ వైర్ నుండి ఫ్లాట్, టిన్-ప్లేటెడ్ కండక్టివ్ రిబ్బన్‌ల నిరంతర తయారీని సాధిస్తుంది.

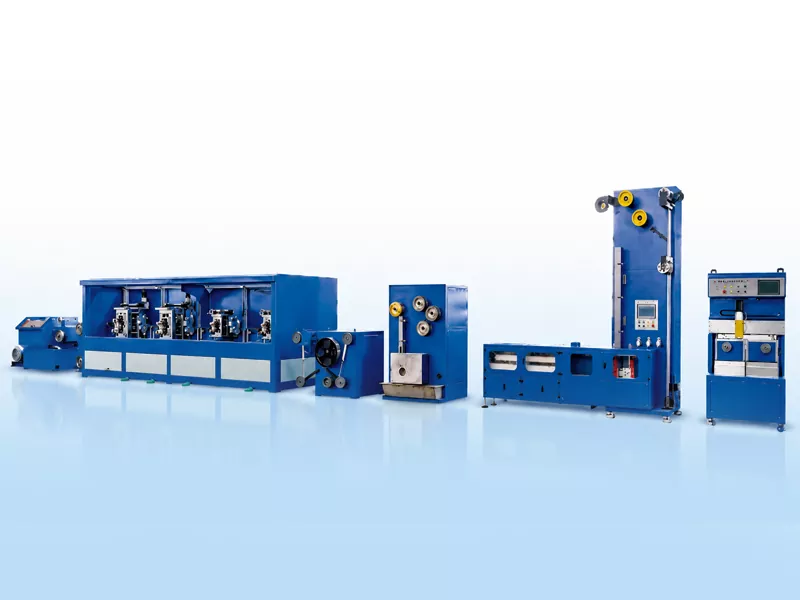

కాపర్ వైర్ నుండి PV రిబ్బన్ తయారీ ప్రక్రియ వరకు

డ్రాయింగ్ మెషిన్

4 రోల్ స్టాండ్

ఎనియలింగ్

టిన్ కోటింగ్

ఆటోమేటిక్ కాయిల్ చాంగ్

ప్రెసిషన్ టేక్-అప్

రౌండ్ కాపర్ వైర్ → వైర్ డ్రాయింగ్ → ప్రెసిషన్ రోలింగ్ → ఎనియలింగ్ → ఫ్లక్స్ ట్రీట్‌మెంట్ → హాట్-డిప్ టిన్ ప్లేటింగ్ → ఆటోమేటిక్ వైండింగ్

కీలక తయారీ సవాళ్లు

1. వెడల్పు మరియు మందం నియంత్రణ

రిబ్బన్ యొక్క వెడల్పు మరియు మందం టంకం కాంటాక్ట్ ప్రాంతం, ఎలక్ట్రికల్ రెసిస్టెన్స్ స్థిరత్వం మరియు మాడ్యూల్ లేఅవుట్ యొక్క స్థిరత్వాన్ని నిర్ణయిస్తాయి. విస్తృత, సన్నని బస్‌బార్ ఉత్పత్తుల కోసం, రోలింగ్ సమయంలో చిన్న హెచ్చుతగ్గులు కూడా తదుపరి టిన్-ప్లేటింగ్ మరియు వైండింగ్ దశలలో విస్తరించబడతాయి.

2. స్ట్రిప్ ఫ్లాట్‌నెస్ మరియు స్ట్రెయిట్‌నెస్

స్ట్రిప్ ఫ్లాట్‌నెస్ మరియు స్ట్రెయిట్‌నెస్ టిన్ ప్లేటింగ్, టెన్షన్ స్టెబిలిటీ మరియు వైండింగ్ నీట్‌నెస్ సమయంలో మార్గాన్ని ప్రభావితం చేస్తాయి. పేలవమైన స్ట్రెయిట్‌నెస్ స్ట్రిప్ సంచరించేలా చేస్తుంది, ఇది తదుపరి ప్రక్రియలలో సర్దుబాట్ల కోసం అసమాన వైండింగ్ లేదా డౌన్‌టైమ్‌కు దారితీస్తుంది.

3. అన్నేలింగ్ మరియు మెకానికల్ ప్రాపర్టీస్

రోల్డ్ కాపర్ స్ట్రిప్స్ వాటి యాంత్రిక లక్షణాలను సర్దుబాటు చేయడానికి ఎనియలింగ్ అవసరం. తగినంత ఎనియలింగ్ లేకపోవడం వలన అధిక కాఠిన్యం ఏర్పడుతుంది, ఇది మాడ్యూల్‌లో తదుపరి టంకం మరియు ఒత్తిడి ఉపశమనానికి ఆటంకం కలిగిస్తుంది; దీనికి విరుద్ధంగా, ఓవర్-ఎనియలింగ్ ఉత్పత్తి స్థిరత్వం మరియు డైమెన్షనల్ అనుగుణ్యతను రాజీ చేస్తుంది.

4. టిన్ కోటింగ్ ఏకరూపత

హాట్-డిప్ టిన్ ప్లేటింగ్‌కు రిబ్బన్ యొక్క ఉపరితలం మరియు అంచుల పూర్తి కవరేజ్ అవసరం. చాలా సన్నగా ఉండే పూత టంకం సామర్థ్యాన్ని దెబ్బతీస్తుంది, అయితే అధిక మందపాటి పూత పదార్థ వినియోగాన్ని పెంచుతుంది మరియు డైమెన్షనల్ అనుగుణ్యతను ప్రభావితం చేస్తుంది.

5. వైండింగ్ కాన్సిస్టెన్సీ

ఆటోమేటిక్ వైండింగ్ ఉత్పత్తి యొక్క రూపాన్ని మాత్రమే కాకుండా దాని తదుపరి ప్యాకేజింగ్, రవాణా మరియు వినియోగాన్ని కూడా ప్రభావితం చేస్తుంది. ఉద్రిక్తత నియంత్రణ, సర్వో-ఆధారిత ట్రావర్స్ మెకానిజమ్స్ మరియు స్పూల్-మారుతున్న పద్ధతులు వంటి అంశాలు వైండింగ్ బిగుతు మరియు అంచు అమరికను నిర్ణయిస్తాయి.

ఆన్‌లైన్ కొలత ఎందుకు ముఖ్యమైనది

నిరంతర ఉత్పత్తిలో, రోలింగ్ ప్రక్రియలో సంభవించే వెడల్పు మరియు మందం వైవిధ్యాలపై మాన్యువల్ స్పాట్ చెక్‌లు సకాలంలో అభిప్రాయాన్ని అందించలేవు. ఆన్‌లైన్ లేజర్ కొలత నిజ సమయంలో డైమెన్షనల్ విచలనాలను పర్యవేక్షిస్తుంది మరియు ఆపరేటర్ ఇంటర్‌ఫేస్‌కు డేటాను ఫీడ్ చేస్తుంది, ప్రాసెస్ పారామితులను వెంటనే సర్దుబాటు చేయడానికి ఆపరేటర్‌లను అనుమతిస్తుంది.

PV రిబ్బన్ తయారీదారుల కోసం, ఆన్‌లైన్ తనిఖీ యొక్క విలువ నాన్-కన్ఫార్మింగ్ ఉత్పత్తులను గుర్తించడంలో మాత్రమే కాకుండా బ్యాచ్-టు-బ్యాచ్ వైవిధ్యాన్ని తగ్గించడంలో మరియు నిరంతర ఉత్పత్తి అంతటా స్థిరత్వాన్ని పెంచడంలో కూడా ఉంటుంది.

సాధారణ ఉత్పత్తి శ్రేణి

PV బస్‌బార్‌ల కోసం సాధారణ పూర్తి కొలతలు 3 నుండి 8 mm వెడల్పు మరియు 0.2 నుండి 0.4 mm మందం వరకు ఉంటాయి. కొలతలు, సహనం, టిన్ పూత మందం మరియు యాంత్రిక లక్షణాలకు సంబంధించిన నిర్దిష్ట అవసరాలు మాడ్యూల్ డిజైన్, టంకం ప్రక్రియలు మరియు కస్టమర్ ఉత్పత్తి ప్రమాణాల ద్వారా నిర్ణయించబడతాయి.

తీర్మానం

PV రిబ్బన్ తయారీ అనేది ఒక పరికరంతో కూడిన ప్రక్రియ కాదు; బదులుగా, ఇది వైర్ డ్రాయింగ్, రోలింగ్, ఎనియలింగ్, టిన్ ప్లేటింగ్, ఇన్‌స్పెక్షన్ మరియు వైండింగ్‌లతో కూడిన నిరంతర, సమగ్ర ప్రక్రియ. అధిక సామర్థ్యం గల ఫోటోవోల్టాయిక్ మాడ్యూల్స్ తయారీకి, స్థిరమైన రిబ్బన్ కొలతలు, మంచి స్ట్రెయిట్‌నెస్, ఏకరీతి టిన్ కోటింగ్ మరియు నియంత్రించదగిన మెకానికల్ లక్షణాలు మాడ్యూల్ టంకం నాణ్యత మరియు దీర్ఘకాలిక విశ్వసనీయతను నిర్ధారించడానికి ప్రాథమికంగా ఉంటాయి.
