ప్రెసిషన్ కాపర్ ఫ్లాట్ వైర్ కోసం ఇంటిగ్రేటెడ్ డ్రాయింగ్ మరియు రోలింగ్ లైన్

ప్రెసిషన్ కాపర్ ఫ్లాట్ వైర్ కోసం GRM యొక్క ఇంటిగ్రేటెడ్ డ్రాయింగ్ మరియు రోలింగ్ లైన్ అనేది ఒక నిరంతర ప్రక్రియలో వైర్ డ్రాయింగ్, ప్రెసిషన్ రోలింగ్, ఆన్‌లైన్ కొలత మరియు ఆటోమేటిక్ టేక్-అప్‌ను సమగ్రపరిచే అనుకూలీకరించిన కాపర్ ఫ్లాట్ వైర్ ఉత్పత్తి పరిష్కారం. ట్రాన్స్‌ఫార్మర్ కండక్టర్లు, CTC కండక్టర్ తయారీ, ఎనామెల్డ్ దీర్ఘచతురస్రాకార వైర్ మరియు EV మోటార్ ఫ్లాట్ వైర్ ఉత్పత్తి కోసం రూపొందించబడింది, లైన్ 400 m/min వరకు వేగాన్ని అందుకుంటుంది. ఈ ఇంటిగ్రేటెడ్ సిస్టమ్ సామర్థ్యాన్ని మెరుగుపరుస్తుంది మరియు మెటీరియల్ హ్యాండ్లింగ్‌ను తగ్గిస్తుంది.

విచారణ పంపండి

రేటింగ్: 5.0

(రేటింగ్ కౌంట్: 1)

ఉత్పత్తి వివరణ

GRM ఇంటిగ్రేటెడ్ డ్రాయింగ్ మరియు రోలింగ్ లైన్ వైర్ డ్రాయింగ్, ప్రెసిషన్ రోలింగ్, ఆన్‌లైన్ కొలత మరియు ఆటోమేటిక్ టేక్-అప్‌లను ఒక నిరంతర ఉత్పత్తి ప్రక్రియగా మిళితం చేస్తుంది. మాగ్నెట్ వైర్, ట్రాన్స్‌ఫార్మర్ కండక్టర్, CTC కండక్టర్ మరియు EV మోటార్ అప్లికేషన్‌లలో ఉపయోగించే హై-ప్రెసిషన్ కాపర్ ఫ్లాట్ వైర్ తయారీకి సిస్టమ్ రూపొందించబడింది.

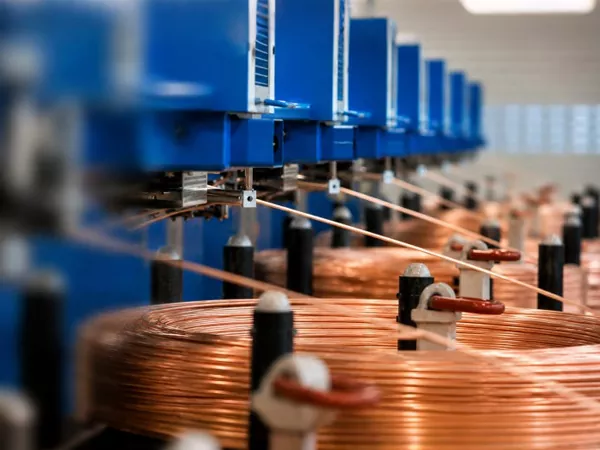

Precision copper flat wire produced on GRM integrated drawing and rolling line

GRM ఇంటిగ్రేటెడ్ ఫ్లాట్ వైర్ ప్రొడక్షన్ లైన్ నిరంతరాయంగా రూపొందించబడిందిఖచ్చితమైన ఫ్లాట్ కండక్టర్లలో రాగి తీగను ప్రాసెస్ చేయడంకఠినమైన డైమెన్షనల్ టాలరెన్స్ మరియు అద్భుతమైన ఉపరితల నాణ్యతతో.

ఒక ఉత్పత్తి వ్యవస్థలో డ్రాయింగ్ మరియు రోలింగ్ ప్రక్రియలను ఏకీకృతం చేయడం ద్వారా, లైన్ ఉత్పత్తి సామర్థ్యాన్ని గణనీయంగా మెరుగుపరుస్తుంది, అయితే మాన్యువల్ హ్యాండ్లింగ్‌ను తగ్గిస్తుంది మరియు దీర్ఘ ఉత్పత్తి చక్రాలలో స్థిరమైన ఉత్పత్తి అనుగుణ్యతను కొనసాగిస్తుంది.

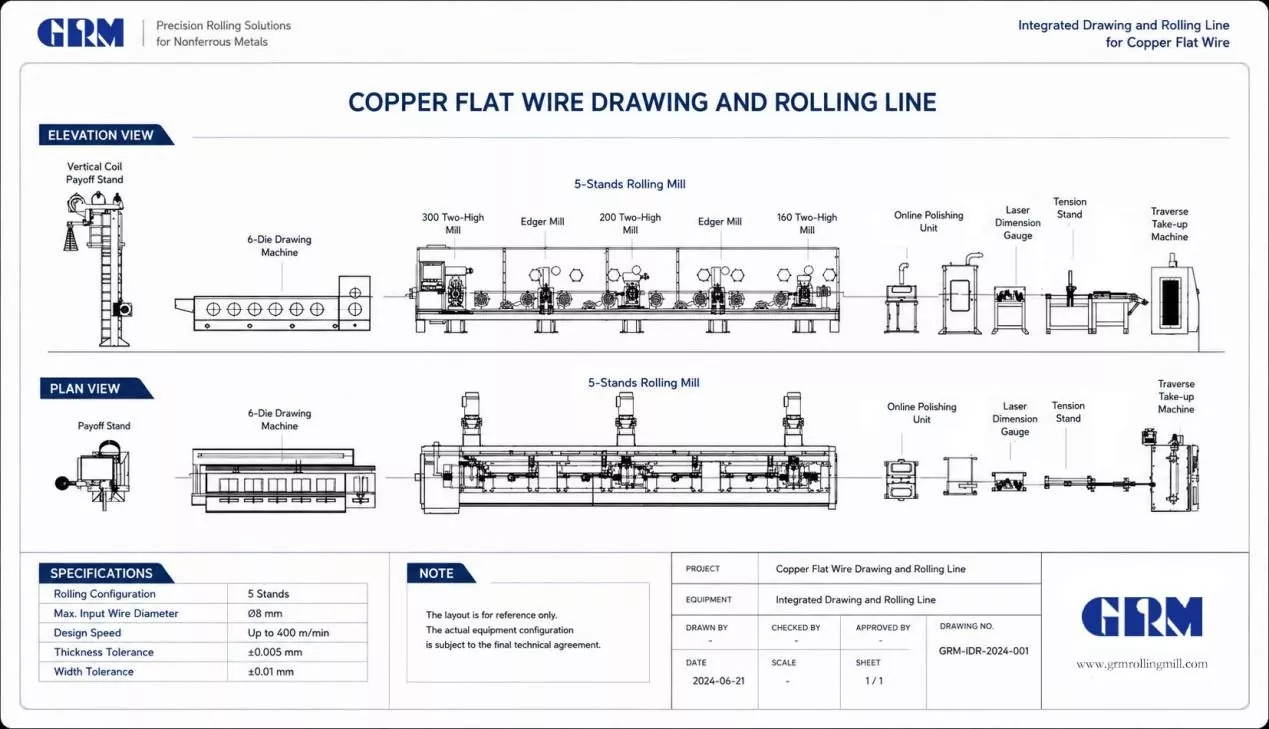

Integrated copper flat wire drawing and rolling line production process

సౌకర్యవంతమైన మరియు సమర్థవంతమైన డిజైన్

వర్టికల్ కాయిల్ పేఆఫ్ స్టాండ్: 1 సెట్

DLF6D/500 సిక్స్ డైస్ డ్రాయింగ్ మెషిన్: 1 సెట్

రెండు రోల్స్ ఖచ్చితమైన రోలింగ్ మిల్లు: 3 సెట్లు

సైడ్ రోలింగ్ మిల్లు: 2 సెట్లు

ఆన్‌లైన్ పాలిషింగ్ మరియు డస్ట్ కలెక్షన్ పరికరం: 1 సెట్

ఆన్‌లైన్ మందం మరియు వెడల్పును కొలిచే పరికరం: 1 సెట్

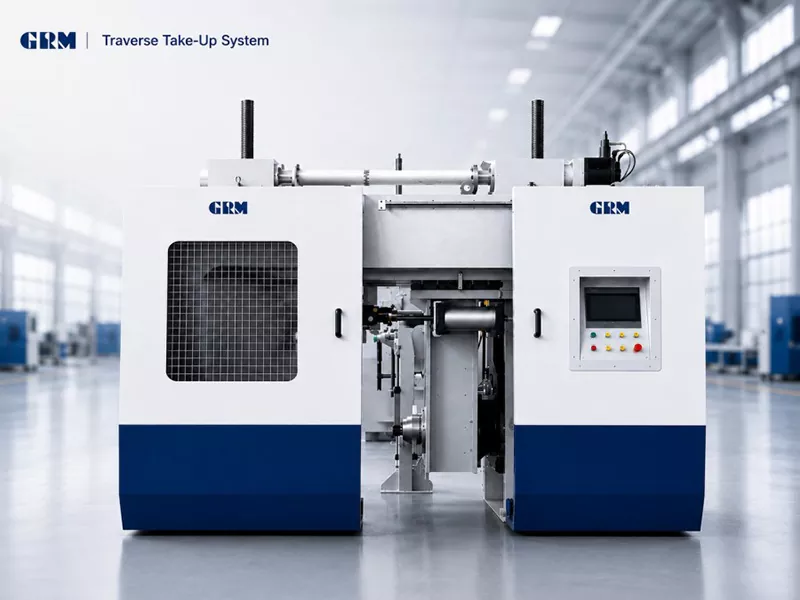

ట్రాన్స్‌వర్స్ టేక్ అప్ మెషిన్: 1 సెట్

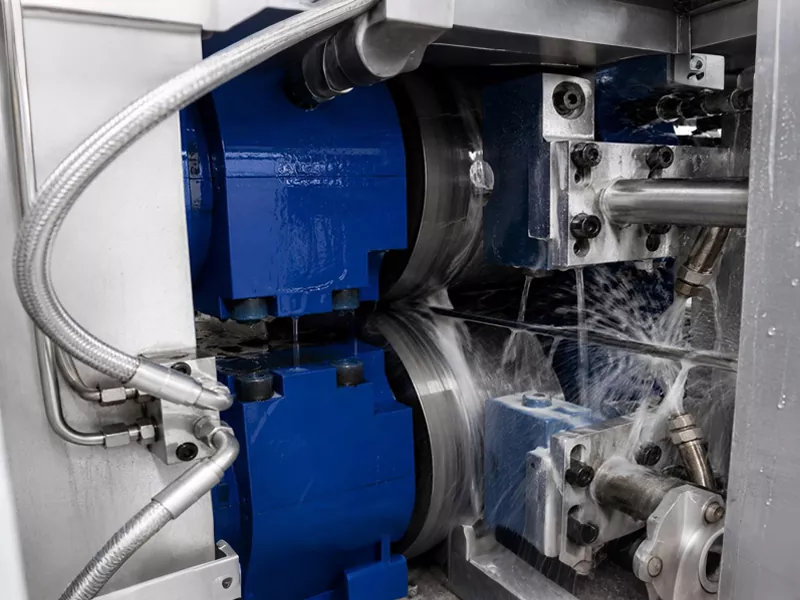

Two-roll precision rolling mill on copper flat wire production line

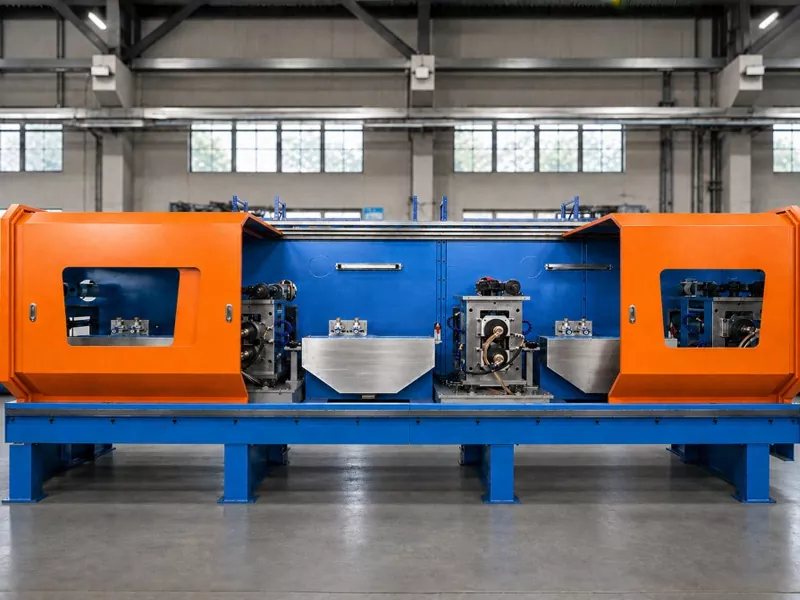

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

కాపర్ వైర్ ఉత్పత్తి కోసం పూర్తి లైన్

ప్రెసిషన్ కాపర్ ఫ్లాట్ వైర్ కోసం ఇంటిగ్రేటెడ్ డ్రాయింగ్ మరియు రోలింగ్ లైన్ ఎలక్ట్రికల్ కండక్టర్ ఉత్పత్తిలో అధిక డైమెన్షనల్ ఖచ్చితత్వాన్ని డిమాండ్ చేయడానికి రూపొందించబడింది. గరిష్టంగా 400 m/min వేగంతో, ఇది రాగి ఫ్లాట్ వైర్ యొక్క భారీ-స్థాయి నిరంతర తయారీకి బాగా సరిపోతుంది.

సాంప్రదాయిక స్వతంత్ర రోలింగ్ ప్రక్రియలతో పోలిస్తే, ఇంటిగ్రేటెడ్ లైన్ ఇంటర్మీడియట్ మెటీరియల్ హ్యాండ్లింగ్‌ను తొలగిస్తుంది మరియు మొత్తం ఉత్పత్తి రన్ అంతటా ఉన్నతమైన డైమెన్షనల్ అనుగుణ్యతను నిర్ధారిస్తుంది.

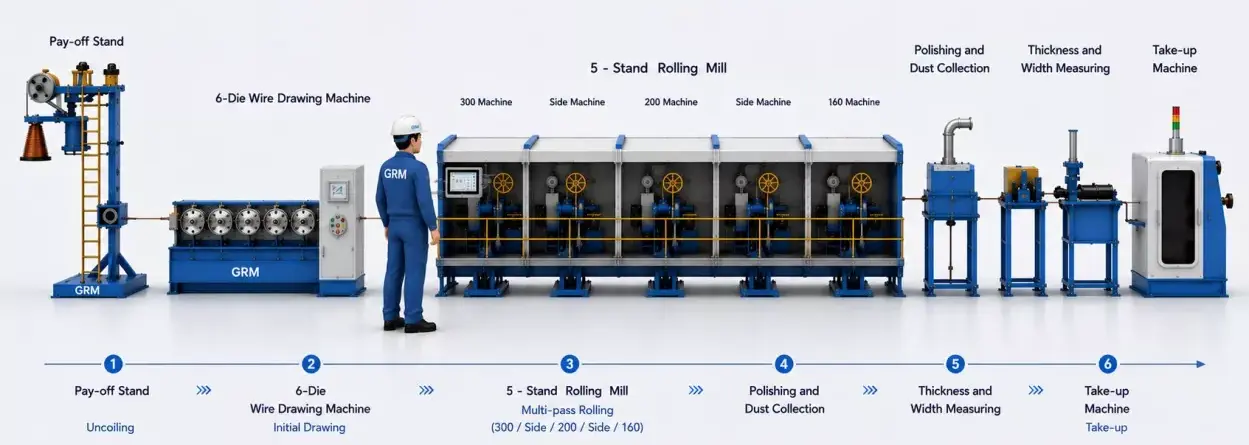

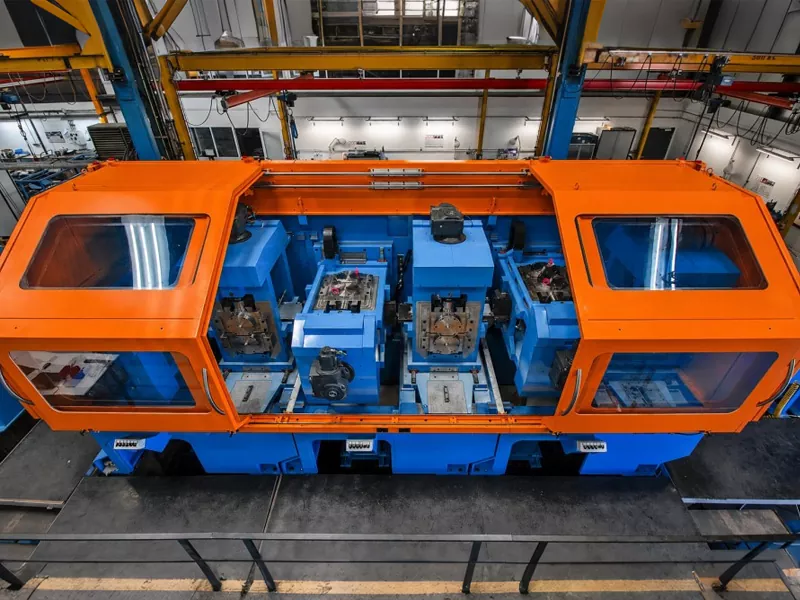

GRM integrated copper flat wire production line with 5-stand rolling mill

* కస్టమర్ ఉత్పత్తి కొలతల ప్రకారం ఉత్పత్తి లైన్ ప్రక్రియను అనుకూలీకరించవచ్చు

సాంకేతిక లక్షణాలు

కాన్ఫిగరేషన్ 5-స్టాండ్స్ రోలింగ్ మిల్		GRM
మొదటి రెండు-అధిక మిల్లు	Ø mm	300
మొదటి ఎడ్జర్ మిల్	Ø mm	155
రెండవ రెండు-అధిక మిల్లు	Ø mm	200
రెండవ ఎడ్జర్ మిల్	Ø mm	155
మూడవ రెండు-అధిక మిల్లు	Ø mm	160
డిజైన్ వేగం	m/min	400
గరిష్ట ఇంటెల్ వైర్	Ø mm	8
పూర్తి సహనం	మి.మీ	మందం: ±0.005 వెడల్పు: ± 0.01
సాధారణ పూర్తయిన ఫ్లాట్ వైర్ పరిమాణ పరిధి	మి.మీ	మందం: 2.0-12 వెడల్పు: 0.5-4.0

సాధారణ అప్లికేషన్లు

ఎనామెల్డ్ దీర్ఘచతురస్రాకార మాగ్నెట్ వైర్

CTC నిరంతరం బదిలీ చేయబడిన కండక్టర్

EV మోటార్ హెయిర్‌పిన్ కండక్టర్

EV మోటార్ ఫ్లాట్ వైర్ ఉత్పత్తి

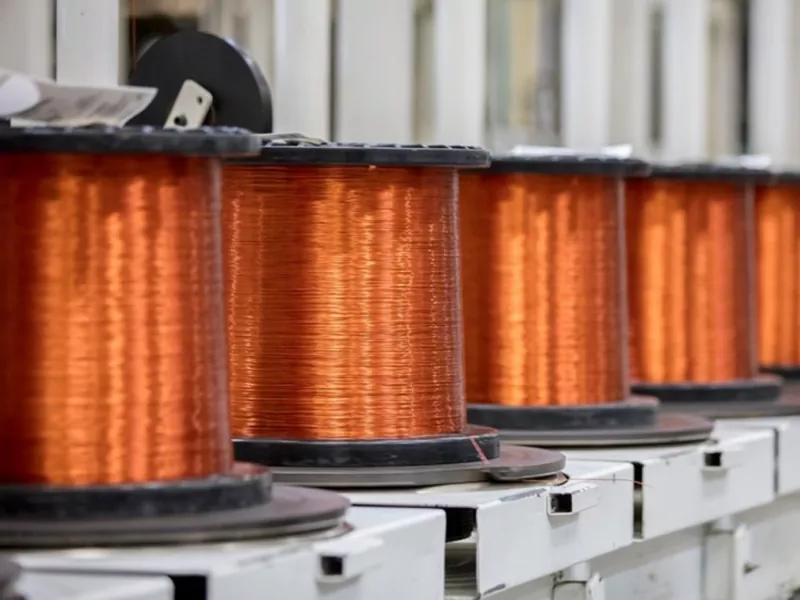

Enameled rectangular magnet wire produced on GRM line

CTC continuously transposed conductor production

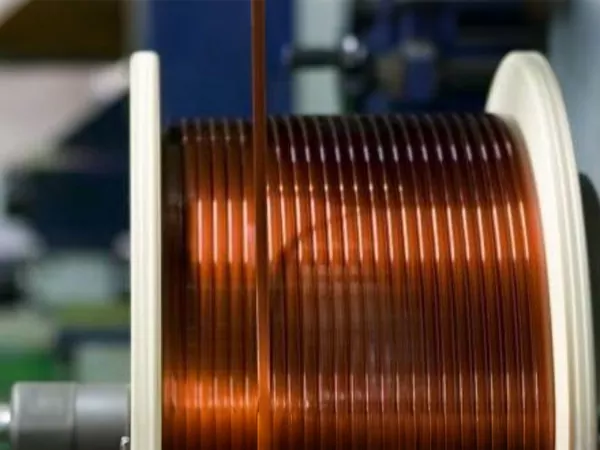

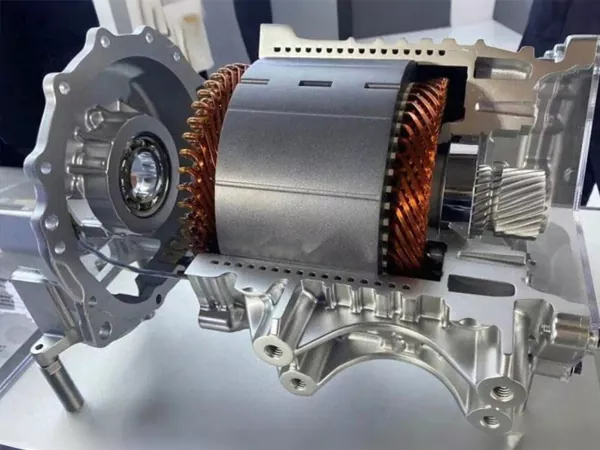

EV motor hairpin conductor flat wire production

తరచుగా అడిగే ప్రశ్నలు

1. ట్రాన్స్‌ఫార్మర్ అప్లికేషన్‌ల కోసం ఈ ప్రొడక్షన్ లైన్ రాగి ఫ్లాట్ వైర్‌ని తయారు చేయగలదా?

అవును, ట్రాన్స్‌ఫార్మర్ కండక్టర్‌లు, మాగ్నెట్ వైర్ మరియు ఇతర ఎలక్ట్రికల్ అప్లికేషన్‌ల కోసం హై-ప్రెసిషన్ కాపర్ ఫ్లాట్ వైర్‌ను ఉత్పత్తి చేయడానికి లైన్ రూపొందించబడింది.

2. ప్రెసిషన్ కాపర్ ఫ్లాట్ వైర్ కోసం ఇంటిగ్రేటెడ్ డ్రాయింగ్ మరియు రోలింగ్ లైన్‌ను అనుకూలీకరించవచ్చా?

అవును, GRM మీ ఇన్‌పుట్ మెటీరియల్, పూర్తయిన వైర్ కొలతలు మరియు ఉత్పత్తి అవసరాల ఆధారంగా అనుకూలీకరించిన ఉత్పత్తి లైన్ పరిష్కారాలను అందిస్తుంది.

3. ఖచ్చితమైన రోలింగ్ ప్రక్రియ ఏ ఖచ్చితత్వాన్ని సాధించగలదు?

సిస్టమ్ ఖచ్చితమైన రాగి ఫ్లాట్ వైర్ ఉత్పత్తి కోసం ±0.005 mm వరకు మందం సహనం మరియు ± 0.01 mm వరకు వెడల్పు సహనం సాధించగలదు.

4. ప్రత్యేక యంత్రాలకు బదులుగా ఇంటిగ్రేటెడ్ డ్రాయింగ్ మరియు రోలింగ్ లైన్‌ను ఎందుకు ఎంచుకోవాలి?

ఇంటిగ్రేటెడ్ కాపర్ ఫ్లాట్ వైర్ ప్రొడక్షన్ లైన్ సామర్థ్యాన్ని మెరుగుపరుస్తుంది, మెటీరియల్ హ్యాండ్లింగ్‌ను తగ్గిస్తుంది మరియు మరింత స్థిరమైన ఉత్పత్తి అనుగుణ్యతను నిర్ధారిస్తుంది.
